Автомобиль ЗиЛ 130 — полная характеристика и история автомобиля

О легендарном ЗИЛе 130-й модели можно говорить часами. Началось все в послевоенные годы, когда Советскому Союзу была необходима техника для сельскохозяйственных нужд. Этот советский, а впоследствии и российский автомобиль, пришел на замену старой модели ЗИЛ-164, производство которого вначале велось как ЗИС-150. До того, как модель стала такой, которой мы ее знаем, над ней провелось не мало изменений. До реструктуризации завода имени Сталина модель выпускали как ЗИС-125.

Как продукт завода имени Лихачева выпускался в период с 1962 года по 2010. Изначально сборка производилась в Москве, но в 90-е годы мощности перенесли в Новоуральск. Там автомобиль выпускался уже под другим названием Амур. Примечательно, что ЗИЛ-130 стал первым в своем роде грузовиком, который начали окрашивать в белый и голубой цвета. До этого все ЗИЛы красили в цвет хаки, поскольку создавались они для военных целей. Весь модельный ряд ЗИЛ.

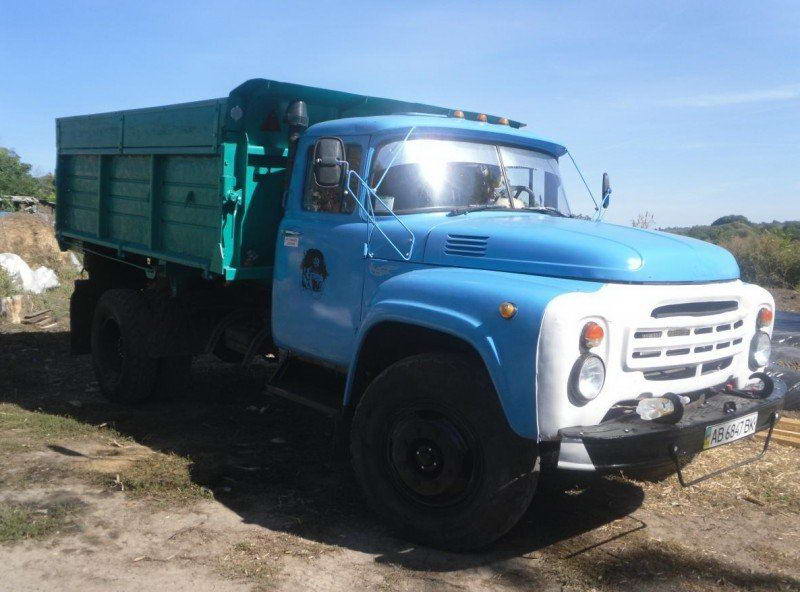

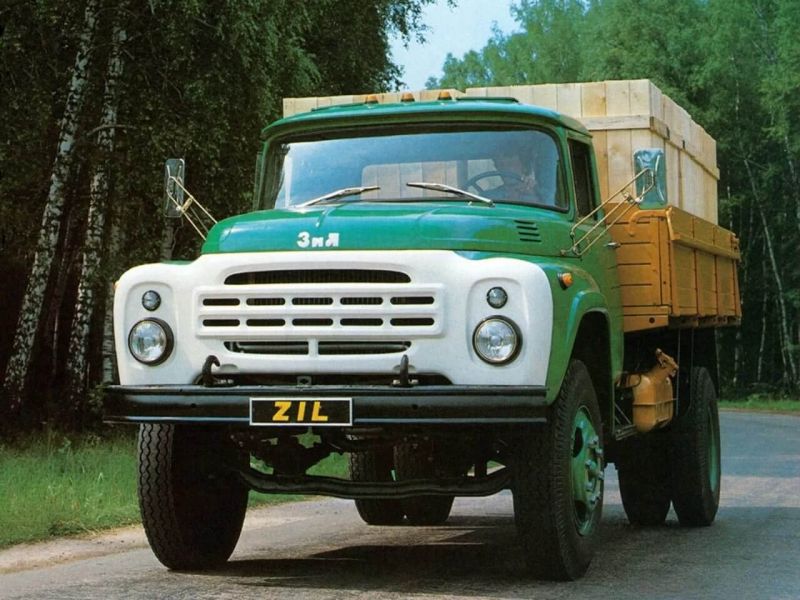

Внешний вид

Предзнаменующие версии грузовиков ЗИЛ были крайне недоработанными и сырыми. Оправдание веское, требовалось большое количество техники для возмещения ущерба после войны. Но в конечном итоге уже в 1956 году опытные образцы были значительно краше своих предшественников.

После ряда очередных изменений, которые касались как рестайла грузовика, так и самого завода, ЗИЛ-130 представили на ежегодной международной ярмарке в Лейпциге, где тот получил золотую медаль, а инженеры множество дипломов. С того времени модель «130» начала набирать невиданную популярность.

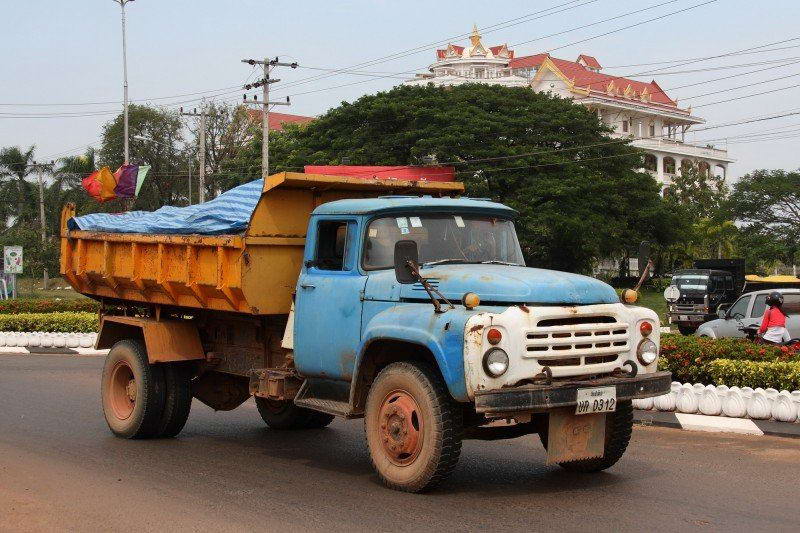

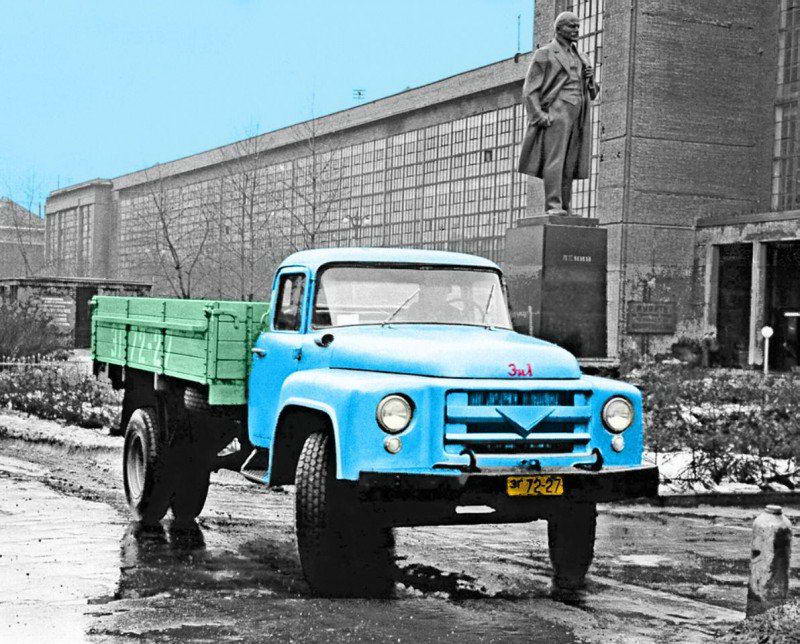

Дело в том, что самосвалы ЗИЛ имели достаточно много модификаций. Наиболее используемыми из них были полуприцепы и сочлененные самосвалы. Самые значительные модификации производились в 1966 и 1977 годах. На базе привычного «сто тридцатого» создавались пожарные машины и автокраны, автоцистерны и фургоны, бортовые автомобили и строительные самосвалы.

Автомобиль эффективен даже в стесненных городских условиях благодаря радиусу разворота до 7 метров. Имея грузоподъемность всего 3 тонны, сам ЗИЛ-130 весит по меньшей мере 4 тонны. В то же время его можно использовать для буксирования прицепа весом не более 8 тонн. С внешней стороны, российская грузовая машина для того времени смотрелась очень даже ничего. Автомобиль был способен привлекать к себе внимание.

Ее окрашивали в белый и голубой цвет. До ЗИЛ-130, все автомобильные предприятия трудились только на оборонный и армейский спектр, исходя из этого, машина имела защитное окрашивание. Капот имел аллигаторный тип. ЗИЛ получил обтекаемые крылья, панорамное лобовое стекло. Вдобавок ко всему в кабине были предусмотрены вентиляционный люк и окна.

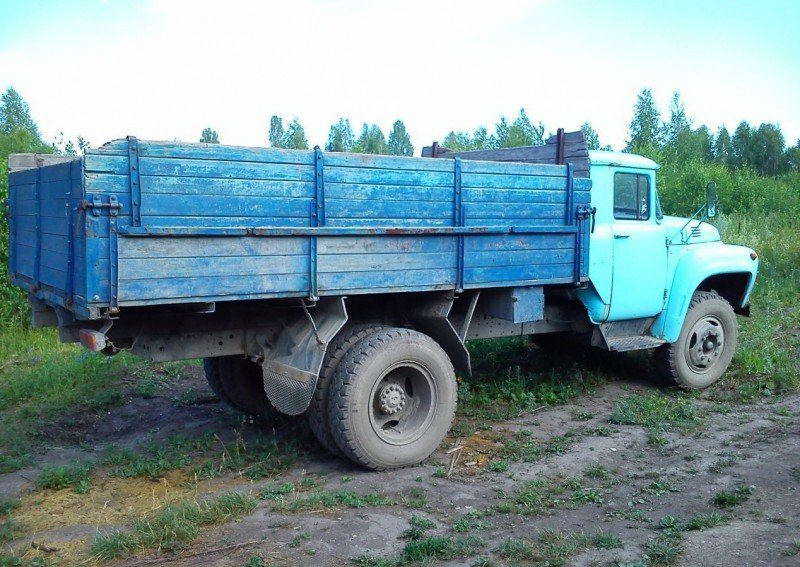

Кузов

Кузов поставлялся с откидным задним бортом и считался грузопассажирским. Расположенные по бокам решетки, оснащались скамейками, какие можно было откидывать. На них могло поместиться 16 человек. Также существовала скамейка, которую можно было снимать – она могла поместить 8 человек.

В базовую модификацию ЗИЛ-130 входят тент вместе с дугами, какие можно снять и установить в любое время. Конструкция кузова также обладает практичностью. Высота пола грузового отсека у ЗИЛ-130 аналогична высоте пола в железнодорожных вагонах. Этот факт значительно упрощает процесс погрузки и отгрузки.

В дополнительное оснащение входила светомаскировка для военных версий, канистры, топор, лопата.

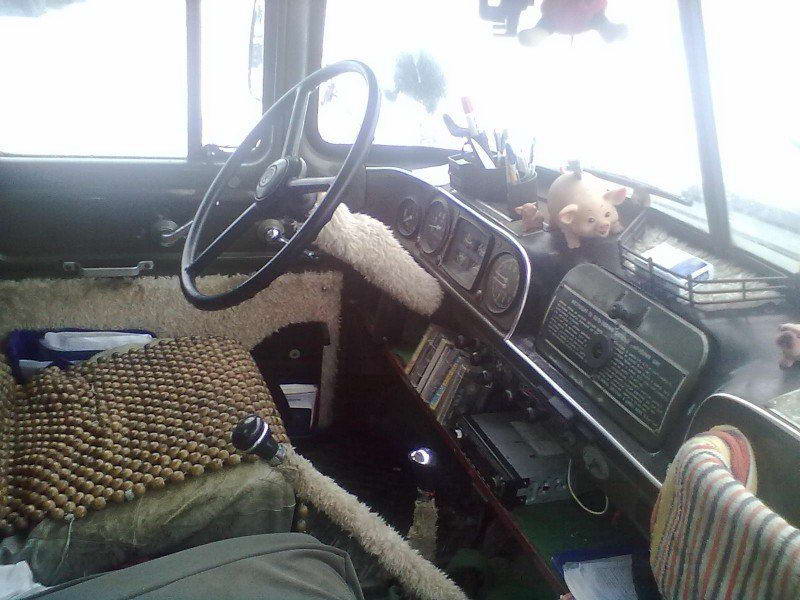

Салон кабины

Рулевой механизм ЗИЛа-130 представлял собой винт со специальной гайкой шарообразной формы плюс поршень-рейку. Гидроусилитель был встроенным. Трехместная кабина располагается сразу за двигателем. Сиденье при этом регулируется по длине, по высоте и наклону спинки. Из основных опций в кабине присутствовал отопитель, стеклоочиститель с двумя щетками, устройство для обмыва стекла. Для 60-х годов эргономика кабины на высшем уровне. Приборная панель и функциональные приборы расположены очень удобно в отношении водителя.

В крыше кабины конструкторы предусмотрели два вентиляционных люка. Решетка радиатора стала запоминающимся элементом. Кабина выполнялась из цельного метала и рассчитывалась на три посадочных места. Инженерный состав потрудился на славу, ведь автомобиль был комфортабельным и сильно рознился от многих советских грузовых машин. Водители получали улучшенные условия для выполнения своего труда.

Сидеть внутри было намного удобнее, ведь изменения коснулись и ширину – она была увеличена на 1.2 метра, если сравнивать с моделью ЗиЛ-164. В просторной кабине были оптимально расположены приборы и органы управления. К тому же появились мягкие сидения – для водителя и для пассажиров (сдвоенное). Сидение шофера теперь могло регулироваться в горизонтальном и вертикальном направлениях.

Еще можно было менять угол наклона спинки кресла и подушки. Именно на ЗиЛ-130 дебютировал гидравлический усилитель рулевого колеса. Благодаря этому повысилась не только простота управления грузовым автомобилем, а и его безопасность – если переднее колесо разрывалось, грузовик было легче удержать на дорожном участке.

Технические характеристики

Автомобиль ЗИЛ-130 изначально комплектовался восьмицилиндровым 4-тактным двигателем мощностью 148 лошадиных сил (3000 оборотов в минуту). Рабочий объем при этом достигал 6 л. Система смазки мотора была комбинированной, с разбрызгиванием и давлением. Система питания движка принудительная, система охлаждения – жидкостная.

Подвеска зависимая, рама состояла из стальных лонжеронов с пятью поперечинами. Стартер мощностью 1,5 л.с. включался посредством тягового реле. Известный всем, грузовой автомобиль ЗИЛ-130 стал прорывным в советском машиностроении. Вместе с ним, появились трехместные кабины, гидравлический усилитель на рулевое колесо, КП, в которую входили косозубые шестерни и синхронизаторы, предпусковой подогреватель мотора, омыватели стекла и другое.

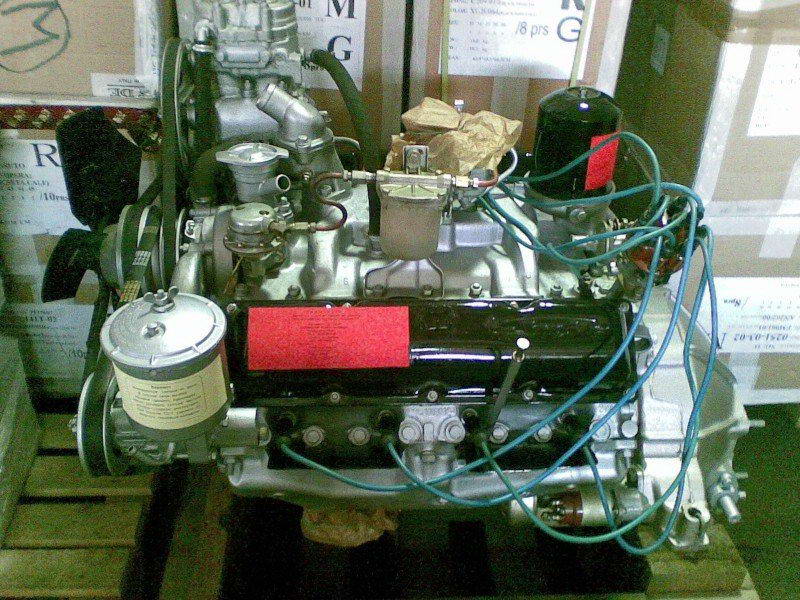

Силовой агрегат

ЗИЛ-130 приобрел силовой агрегат, устройство какого имело много общего с мотором от модификации ЗИЛ-111. Это был V-образный восьмицилиндровый двигатель, однако с меньшим показателем рабочего объема, который был рассчитан на уже привычный по тем временам 76-ой бензин. Двигатель шел с 2-ух камерным карбюратором К-88АЕ, с падающим потоком, отбалансированной камерой поплавка. Стоял ограничитель предельных оборотов.

С самого начала был предложен экспериментального типа мотор, который был карбюраторным и имел расположение цилиндров в форме буквы V. Объем равнялся 5.2 литра. Такой двигатель был способен развивать до 135 конских силы и 3200 об/мин. Развал блока цилиндров равнялся 90 градусам. Однако на дебютных испытаниях стало понятно, что подобных мощностей будет не хватать и получить хорошую динамику грузовой автомобиль ЗИЛ-130 просто не сможет.

Тогда была начата работа по использованию уже 8-ми цилиндров в такой же V-образной форме. Подобные усовершенствования позволили увеличить мощность мотора до 150 лошадей. Тогда и было принято решение о сворачивании производства 6-ти цилиндровых агрегатов. Новенький мотор позволял автомобилю развивать скорость до 90 км/ч. Расположение клапанов на этом 4-ех тактном двигателе было вверху. Объем мотора равнялся 6.0 литрам и 3 000 оборотам.

В 1974 году было решено использовать более экономный тип двигателя для некоторых моделей. Благодаря такой замене также повысилась экономичность грузовика. Данным агрегатом являлся ЗИЛ-157 с 6 цилиндрами, расположенными рядно, мощность равно 110 лошадиным силам. Питаться мотор продолжал бензином А-72.

В устройстве было использовано конструкция экономайзера и механический насос для ускорения. Он снабжается пневмо-регулятором числа оборотов коленчатого вала, который является центробежным. Смазывание двигателя осуществляется в комбинированном цикле. На практике это происходит при помощи давления, разбрызгивая масла. На начальном этапе в данный механизм входило устройство для глубокого фильтрования. Смотрелось оно как набор тоненьких пластинок, выполненных из стали. Для повышенного очищения применяли центрифугу с реактивным приводом.

Насос для топлива обеспечивал принудительную подпитку мотора. Он был спроектирован по типу диафрагмы Б-9 с единственным выпускным и парой впускных клапанов. Функция обдува картера обладает закрытым типом. 2-ух ступенчатая очистка воздуха осуществляется при помощи фильтра ВМ-16. Данный мотор был вполне прожорлив – на сотню он мог съедать от 30 – 40 литров. Понятное дело, что на то время это не было проблемой, так как горючее стоило копейки. Но сегодня многим владельцам грузовиков пришлось переделывать свои машины, дабы понизить затраты на их эксплуатацию. Полного 170-ти литрового бака хватало лишь на 445 километров.

К концу 1980-х стало ясно что грузовикам ездить на бензине крайне нерационально. С целью переставить ЗИЛ на более дешевое топливо все силы были брошены на новую модернизацию мотора. Но к сожалению, дальше испытаний и опытных образцов не зашло.

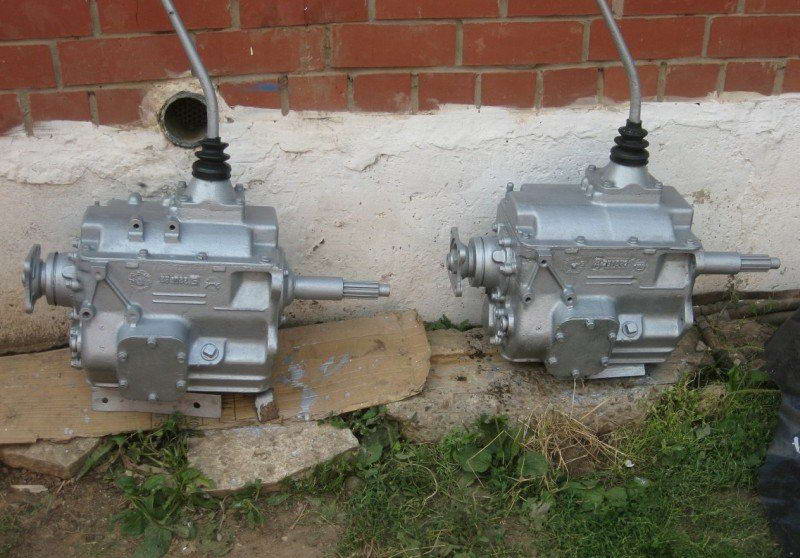

Коробка передач и сцепление

Машина обладает заднеприводной осью, использует сухое сцепление с одним диском и механическую, с парой синхронизаторов (на 2-ой и 3-ей и 4-ой и пятой передачах) пятиступенчатую коробку передач с постоянной зацепкой шестерни скоростей, кроме 1-ой и задней. Данный узел был новым в автомобильной индустрии, претерпевал усовершенствования.

Коробка передач передает крутящий момент от двигателя на задний мост с помощью карданного вала. Стандартный 130-ый и удлиненный обладали двумя валами с промежуточной опорой, какая крепилась на раме. А модель с короткой базой поставлялась вместе с единственным валом, какой не нуждался в промежуточной опоре.

Коробка переключения передач механического типа была сконструирована в 1961-ом году. Уже спустя 6 лет, в 1967-ом году, устройство коробки передач пережили небольшие перемены – ожидалось и оно случилось, появление переднего подшипника для ведомого вала, шейка вала поменяла свое устройство. Взамен подшипника игольчатого типа, был установлен сепаратор.

В рестайлинговой коробке не было стопорного кольца. Дабы избежать попадания воды в коробку передач, когда машина будет преодолевать брод или вовремя, когда идут интенсивные осадки, ручка для переключения передач стала изолированной при помощи резинового уплотнителя, форма которого напоминает чехол и хомут.

А специальная паста позволила производителям защитить крышку КПП и люков, поверхность масляного картера и прочие детали устройства. Внутри все вентилируется с помощью вентиляционной трубки. Сам картер коробки был выполнен из наилучшего чугуна, что позволило существенно увеличить срок его службы. На оси, расположенной впереди, применяются гидравлические амортизаторы, а сзади – телескопического типа.

Система тормозов

На грузовой машине ЗИЛ-130 устанавливаются на всех колесах тормоза барабанного типа. Они функционируют при воздействии пневмосистемы. Воздушный резерв сохраняется в специализированном резервуаре под тем давлением, какое предоставляет компрессором механического типа.

В функционирующее положение его приводит шкив водяного насоса ременной передачи. Работа 2-ух цилиндрового компрессора равняется 2000 оборотов в минуту, что составляет 220 литров в минуту. Он обладает жидкостным охлаждением. Количество воздушных баллонов – 2 штуки по 20-ть литров. Тормоз стояночного типа также использует барабан, какой блокирует карданный вал.

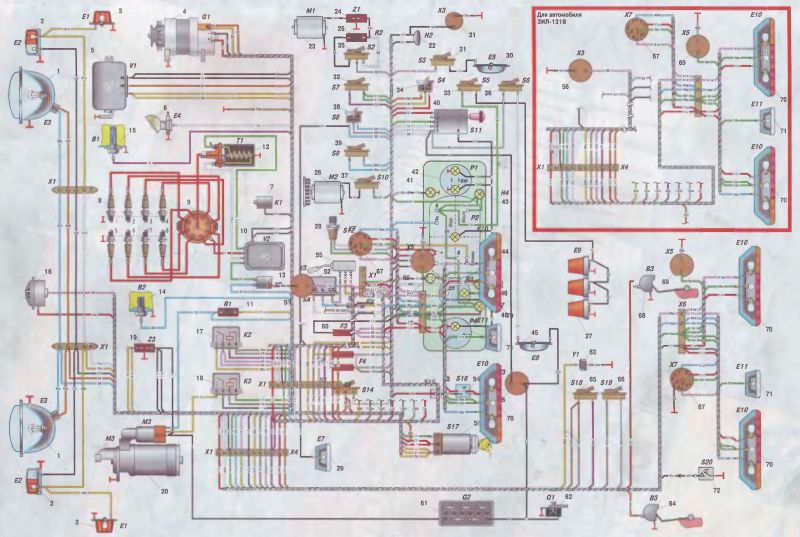

Электрическая система

Вольтаж электросистемы 12-вольтовый. Запитка производится от аккумулятора типа 6СТ-90-ЭМ. Цифра 90, в названии указывает количество АмЧ. Генераторы были двух типов: наиболее распространённый 32.3701(встречается и на грузовиках других производителей, например, КамАЗ), обеспечивает силу тока в 60 ампер; для ЗИЛ-157Д в комплектацию входил Г108-В мощностью 60А.

В качестве регулятора напряжения выступает РР350-А(3702), бесконтактный, полупроводниковый. Стартер – СТ130-АЗ, встречается не только в продукции ЗИЛ. Распределитель зажигания – Р-137, с автоматическим регулированием опережения зажигания через центробежные вакуумные регуляторы. Катушка зажигания – Б114-Б. Свечи зажигания – А11 с резьбой М14*12,5.

Габариты

Размеры габаритов ЗИЛа-130 следующие: в длину – 6 672 мм, в ширину – 2 500 мм, в высоту – 2 400 мм. Клиренс – 275 мм. Колесная база – 3 800 мм. Задняя колея – 1 790 мм. Передняя колея – 1 800 мм. Минимальный радиус разворота — 8 900 мм. Платформа кузова составляет в объеме 5.10 кубических метров. Площадь же пола равняется 8.72 квадратных метров. Размеры платформы: ширина – 2 326 мм; длина – 3 752 мм; высота – 575 мм.

Комплектации и цены

Большинство автомобильных любителей покупают данные автомобили грузового назначения и делают из них что ни есть – шедевры. В просторах интернета можно много встретить фотографий ЗИЛа после его апгрейда. Купить настоящий российский грузовик можно за весьма скромную цену – от 35 – 50 000 русских рублей.

Понятно, что их общее и техническое состояние не является идеальным, но приобрести необходимые запчасти для машины вполне легко. Те автомобили, которые сохранились в хорошем состоянии, продаются немного дороже, стоимость может доходить до 380 000 рублей.

Комплектации

На платформе грузовика ЗИЛ-130, автомобильный завод производил машины:

• ЗИЛ-130Г – был произведен для перевозки разных габаритных грузов и мало-плотных элементов, а также для буксирования прицепа, суммарная весовая категория которых не больше 8 тонн. Сама машина способна перевозить до 6-ти тонн груза (колесная база 4 500 мм);
• ЗИЛ-130В1 – тягач седельного типа, спроектированный для буксирования разного полуприцепа, суммарная масса которых (сюда же входит и вес полуприцепа) не более 14.4 тонны по дорожному твердому покрытию (колесная база 3 300 мм);
• ЗИЛ-130Д1 – платформа для построения самосвала ЗИЛ-ММЗ-4502 и ЗИЛ-ММЗ-555; отлично справлялась с транспортировкой прицепов;
• ЗИЛ-130Д2 – платформа с пневмо-выводом и тягово-сцепным приспособлением, которое предназначается для построения самосвала-тягача ЗИЛ-ММЗ-45022;
• ЗИЛ-130Б2 – также платформа с пневмо-выводом, только уже на прицеп и тягово-сцепным приспособлением, которое предназначалось для построения самосвала-тягача ЗИЛ-ММЗ-554М для сельского хозяйства.

Не считая тех, которые не были упомянуты, производство могло выпускать комплектации машин, какие получали назначения для функционирования в разных климатах. Любая подобная модель 130-ого обладает своей буквой либо цифровым кодексом. Время работы машины и его надежность, а также экономические показатели во многом зависят от притирания деталей в первое время эксплуатирования.

Изначально, завод планировал производство таких моделей стандартной комплектации:

• ЗИЛ-130А – это был выпуск бортового тягача для полноценного функционирования с прицепом, общий вес которого 8 тонн. Он оборудован комбинированным краном тормоза, тягово-сцепным приспособлением и пневматическими и электрическими выводами для подсоединения системы тормозов и электрических приборов прицепа;
• ЗИЛ-130Г – платформенная длиннобазая грузовая машина с 2-ух секционными боковыми бортами (база колес 4 500 мм);
• ЗИЛ-130В – тягач седельного типа с короткой базой колес (3 300 мм);
• ЗИЛ-130ВТ – тягач седельного типа с короткой базой колес (33 см) и с более сильным задним мостом;
• ЗИЛ-130Д – платформа для самосвала строительного предназначения с короткой базой колес (33 см);
• ЗИЛ-130Б – платформа для самосвала сельскохозяйственного предназначения с базой колес 3 800 мм.
• ЗИЛ-ММЗ-555 – самосвал с задней отгрузкой. Построен на базе ЗИЛ-130Д1. За счет укороченной базы грузовик обладает хорошей маневренностью.

Когда выпускались грузовые автомобили, проводилась пара значительных модернизаций подразделения ЗИЛ-130 в 1966-ом и 1977-ом году. Вслед за последней была изменена радиаторная решетка. В различные модификации по желанию заказчика можно было установить мотор зарубежного производства:

1. Perkins345, мощностью в 140 л.с.
2. Valmet 411BS, обладает 4-мя цилиндрами и работает с мощность 125 л.с
3. Leyland400, наличие 6-ти цилиндров и дизельное топливо обеспечивают мощность в 135 лошадок.

Также можно поставить третью не ведущую ось для увеличения грузоподъемности. Данными махинациями занимались дочерние предприятия вне завода.

Плюсы и минусы

Подводим итоги

За более чем 40-летнюю историю автомобиль зарекомендовал себя как достаточно прочный и надежный грузовик, который неприхотлив в эксплуатации, прост в ремонте. Узнаваемый всеми ЗИЛ-130 или АМУР-53131 по-прежнему можно встретить на российских дорогах. Большое количество модификаций сделали его востребованным в многих сферах от сельскохозяйственных до военных. Складывается впечатление, что он будет ездить по ним еще не одно десятилетие.
